概述：

　　裝置適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)入娔苻D(zhuǎn)換、分配與控制用。

　　在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。

　　裝置是根據電力部主管上級，廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜。產品具有分?jǐn)唷⒔油芰Ω?、?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點?？梢宰鳛榈蛪撼槌鍪介_(kāi)關柜的換代產品使用。

　　裝置符合IEC439《低壓成套開關設備和控制設備》、GB7251.1《低壓成套開關設備和控制設備》、本產品已通過國家“CCC”強制性產品認證。

　　產品使用環境：

　　周?chē)諝鉁囟炔桓哂?40℃，不低于-35℃，并且24h平均溫度不高于+35℃。超過時，需根據實際情況降容運行。

　　戶內使用，海拔不超過2000m。

　　周?chē)諝馇鍧崳鄬?duì)濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90%。

　　但應考慮到由于溫度變化可能會偶然產生適度的凝露。

　　裝置安裝時與垂直面的傾斜度不超過5%，且整組柜列相對平整（符合GBJ232-82標準）

　　裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

　　用戶有特殊要求時，可以與制造廠協商解決。

　　主要技術參數：

　　主要電氣元件選擇：

　　裝置主要選用技術性能指標先進，采用引進技術國內已能批量生產的電器元件。

　　l、主開關630A及以上的電源進線及饋線開關，主選AH系列，也可以用DW40、DW48系列、AE系列、3WE或ME系列。認為有必要時，也可以選用進口的M系列或F系列。

　　2、630A以下的饋線和電動機控制用開關，主要選用TG系列、CMl系列、塑殼開關也可以選用NZM系列、TM30系列塑殼斷路器。

　　3、交流接觸器，主要選用B系列、LCl系列、3TB系列的接觸器以及與之配套的熱繼電器、聯鎖機構。

　　4、電流互感器全部采用森源電氣有限公司與蘇州吳市低壓電器廠、杭州建德電器廠、新市互感器廠聯合開發的由森源電氣公司監制的SDH系列、SDL系列、SDL1系列。

　　5、熔斷器選用高分?jǐn)嗄芰Φ腝系列刀熔和NT00系列。

　　6、為提高主電路的動穩定能力，設計了GCS系列專用的CMJ型組合式母線夾和絕緣支撐件，采用高強度、阻燃型的合成材料熱成型，絕緣強度高，自熄性能好，結構獨特，只需調正積木式間塊即可適用不同規格的母線。

　　7、為降低功能單元的間隔板、接插件、電纜頭的溫升，設計了GCS柜專用的轉接件，與同類產品比
較轉接件熱容量增大，溫升降低。

　　8、如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GCS系列柜具有良好的通用性，不會因更新電器元件，造成制造和安裝方面的困難。

　　結構特點：

　　l、裝置的主構架采用型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20mm。2、裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室、各單元的功能作用相對獨立。 3、裝置沒有采用將水平主母線置于柜頂?shù)膫鹘y(tǒng)設計，使電纜室上下均有出線通道，解決了老產品無法上出線的難題。

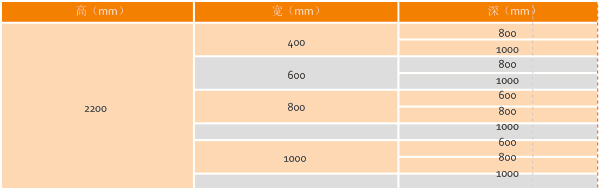

　　4、柜體的尺寸如下表：
　　柜體的尺寸如下表：Overalldimensions

　　5、功能單元

　　一個抽屜為一個獨立功能單元。

　　抽屜分為二分之一單元、一單元、二單元、三單元四個尺寸系列?；芈返念~定電流在400A及以下。一個單元抽屜的尺寸為：160(高)x560(寬)x410(深)，二分之一單元抽屜的寬為280，二單元，三單元僅以高度做二倍、三倍的變化，其余尺寸均同一單元。

　　功能單元的抽屜可以方便地實現互換。

　　裝置的每柜內可以配置11個一單元的抽屜或22個二分之一單元的抽屜。

　　抽屜進出線根據回路電流大小采用不同片數的同一規范片式接插件，一般一片接插件≤200A。

　　二分之一抽屜與電纜室的轉接，采用背板式結構的轉接件。單元抽屜與電纜室的轉接采用棒式結構的轉接件。

　　抽屜面板有合、斷試驗、抽出等位置的明顯標志。抽屜設有機械聯鎖裝置。

　　6、饋電柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜隔室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大的方便了用戶對電纜的安裝與維修。

　　電纜隔室有二個寬度尺寸(240mm或440mm)可供選用，視電纜數量，截面和用戶對安裝維修方便的要求而定。

　　7、裝置的功能單元輔助接點對數一單元及以上的為32對，1／2單元的為20對。能滿足自動化用戶和與計算機接口的需要。

　　8、考慮到干式變壓器使用的普通性、安全性和油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組列。也可以與油浸變壓器低壓母線方便連接。

　　9、以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。

　　10、裝置按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。

　　11、柜體的防護等級為IP30 1P40，可以按用戶需要選用。
